Giovenzana Установка и эксплуатация для выполнения функции защиты

Продукция
Giovenzana
Установка и эксплуатация для выполнения функции защиты
• Используйте только выключатели со знаком .
• Подключите цепь защиты к НЗ (нормально замкнутым) контактам (11-12, 21-22, 31-32).
• Приведите в действие выключатель хотя бы до хода прямого размыкания.
• Система привода должна оказывать усилие, превышающее усилие прямого размыкания.
• Устройство должно отвечать требованиям стандарта EN ISO 14119.
При открытии защитного ограждения станка или во время всего хода размыкания, выключатель должен удерживаться в нажатом положении напрямую или посредством жесткого соединения. Только таким образом обеспечивается прямое размыкание НЗ (нормально замкнутых) контактов (11-12, 21-22, 31-32). Когда в целях безопасности используется по одному выключателю на каждой защите, выключатели никогда не должны срабатывать от щелчка или посредством нежесткого соединения. В соответствии с EN ISO 14119 пункт 5.2 буква h: «Запрещается использовать датчики положения в качестве механических остановов».
• Привод не должен превышать максимальный ход.
• Нельзя использовать головку выключателя защиты в качестве механического останова.
• Привод не должен попадать по головке выключателя.

Контактный блок
Контактные элементы независимого действия (мгновенное действие)

Согласно определению в стандартах IEC 947-5-1 / EN 6094-5-1 это контактный элемент для ручных или автоматических цепей управления, в котором скорость движения контакта практически не зависит от скорости движения привода. Электрическое поведение этих элементов обеспечивает быстрое срабатывание даже в присутствии медленного движения привода. Эти контактные элементы имеют позицию срабатывания при активации и дезактивации в разных положениях (дифференциальный ход).
Giovenzana установка и эксплуатация
Giovenzana установка и эксплуатация
Giovenzana установка и эксплуатация
Контакт в нейтральном положении
Контакт активирован
Прямое размыкание

Контактные элементы зависимого действия (медленное действие)
Согласно определению в IEC 947-5-1 / EN 6094-5-1 это контактный элемент устройства для ручных или автоматических цепей управления, в котором скорость движения контакта зависит от скорости движения привода.
Giovenzana установка и эксплуатация
Giovenzana установка и эксплуатация
Контакт в нейтральном положении
Контакт активирован

Конфигурация контактов (согласно стандарту IEC/EN60947-5-1)
Контактные блоки с 4 клеммами должны быть отмечены несмываемыми символами Zb, как показано на рисунке.
Giovenzana установка и эксплуатация
Два подвижных контакты электрически изолированы.
Рычаг приводной

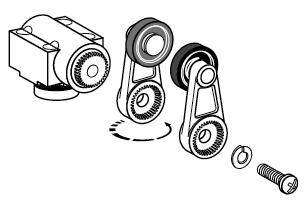

реверсивность
Плунжер или рычаг с роликом

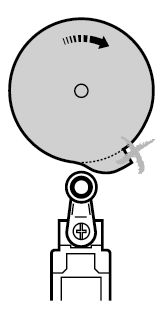

рекомендуемое применение



Серии FTN - FTN1R - FTNG
правильнонеправильно
Нейтральное положение
пошаговое смещение на 18°

Серии FTN - FTN1R - FTNG
правильнонеправильно
Контакты мгновенного действия

В случае относительно медленного движения привода рекомендуется использовать контакты мгновенного действия.
правильно
неправильно
