Giovenzana серия FTN

Продукция > Серия FTN
Концевые выключатели из термопластика серии FTN

Концевые выключатели серии FTN из термопластика отвечают требованиям стандарта EN 50047 и могут использоваться в разнообразных конфигурациях, предполагающих замедленное или мгновенное переключение контактной группы и широкую гамму приводов. Изделия серии FTN легко монтируются за счет возможности повернуть головку на 90° перед установкой. Концевые выключатели марки Giovenzana могут применяться в различных областях: автоматизация, лифтовое оборудование, подъемная техника. Данные концевые выключатели приводятся в действие перемещающимся защитным элементом или подвижной деталью, отклоняющей плунжер или рычаг. При применении выключателя в целях защиты важно, чтобы при срабатывании защитные элементы или другие движущиеся части не перебегали полностью через выключатель и позволяли плунжеру или рычагу вернуться в исходное положение.

Технические характеристики - корпус
Корпус из ударопрочного самозатухающего технополимера с двойной изоляцией, армированного стекловолокном
Резьбовый кабельный ввод - серия FTN
Стандарт: M16
Степень защиты
IP67 по EN60529 с кабельным вводом равной или более высокой степени защиты
Общие технические характеристики
Прямое размыкание
НЗ контакт с принудительным размыканием
Категория использования
AC15 B600, мгновенное действие AC15 B600
Минимальный допустимый ток
5В, 5мA, прямой ток
Сопротивление изоляции
100MΩ мин (прям.т. 500В)
Сопротивление контактов
25mΩ макс. (начальное)
Материал корпуса
Полибутилентерефталат со стекловолокном, отвечающий требованиям UL
Температура среды - рабочая
мин. -25°C (-18°F) / макс. 80°C (+176°F)
Механическая износостойкость
1x107 циклов в мин
Электрическая износостойкость
150 000 циклов в мин
Сопротивление вибрации
IEC 68-2-6, 10-55Гц ± 1Гц, Амплитуда: 0,35мм, 1 октава/мин
Кабельный ввод
Различные
Крепление
2xM4
Электротехнические данные
Номинальный тепловой ток (Ith)
10A
Номинальное напряжение изоляции (Ui)
600В переменный ток
Ном. импульсное выдерж. напряжение (Uimp)
2500В переменный ток
Класс загрязнения
3
Степень защиты от удара током
Класс II (двойная изоляция)
Стандарты сертификации
Соответствие стандартам
EN60947-5-1, UL508, EN50047
Сертификации
cULus, EAC и CCC для всех применяемых директив
Знаки качества
Giovenzana серия FTN
Прочие характеристики

Отвечает требованиям стандартов EN (TUV), соответствующих знаку CE.
Прямое размыкание НЗ контактов (нормально замкнутых), соответствующих стандартам IEC/EN 60947-5-1.
• Двойная изоляция не требует использования заземляющего зажима.
• Широкий диапазон рабочих температур: от -25°C до 80°C.

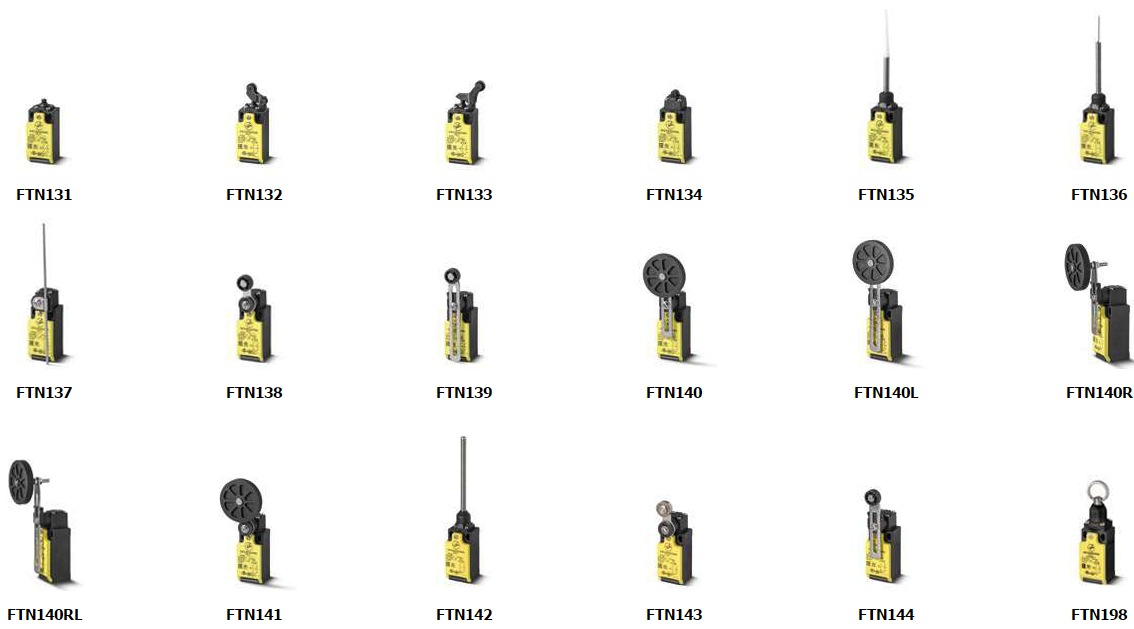

• Большой ассортимент приводов и рычагов для применения в целях защиты.
• Степень защиты IP67.
• Большой ассортимент контактных блоков (мгновенного и замедленного действия).
Соответствие стандартам

| EN81.20 | EN81.50 | ГОСТ 33984.1-2016 |
Защитные контакты согласно EN60947-5-1.
Степень защиты выше IP4x.
Механическая прочность выше 106 циклов.
Установка для защитных целей
Используйте переключатели исключительно со знаком .
Всегда подключайте защитный контур к НЗ контакту (нормально замкнутый: 11-12 / 21-22 / 31-32) согласно стандарту EN ISO 14119 пункту 5.4 и указаниям стандарта EN81.20 пункта 5.11.2.2.1.

Сертифицированные UL характеристики


Категории использования:
Серия FTN
Q300
A600
1 НЗ/1 НР медленное действие
2 НЗ медленное действие
B600
1 НЗ/1 НР мгновенное действие

A300
2 НЗ/1 НР медленное действие (3 полюса)
3 НЗ медленное действие (3 полюса)
Характеристики корпуса тип 1.
Для контактных блоков используйте жесткие или гибкие медные проводники (Cu)
60 или 75°C с сечением 14 - 18 AWG.
Момент затяжки клемм 7,1 lb in (0,8 Нм).
Соответствие стандарту: UL508, CSA 22.2 №14 - 10.
Giovenzana серия FTN
Степень защиты

Двойная изоляция
IP67
Конструкция устройств рассчитана на более жесткие условия эксплуатации, устройства успешно прошли испытания погружением для степени защиты IP67 согласно стандарту EN60529.
Giovenzana серия FTN
Согласно стандарту IEC536 материалы класса II имеют двойную изоляцию. Изолирующая способность возрастает в два раза, устраняя риск поражения электрическим током, за счет добавления разделительной прокладки, тем самым исключая необходимость использования иной защиты. Не проводящие ток части комплектующих с двойной изоляцией необходимо соединить с защитным проводником.
Прямое размыкание

Концевой выключатель с одним и более размыкающих контактов обладает характеристиками принудительного (прямого) размыкания, когда привод выключателя обеспечивает полное размыкание контактов. Для отделяющей контакты части хода должно существовать положительное воздействие, исключая присутствие упругих элементов (пружин и т.д.) между движущимися контактами и точкой приложения усилия привода. Понятие принудительного размыкания не применяется к НР контактам. Концевые выключатели с принудительным размыканием могут иметь контактные элементы независимого или зависимого действия. На одном концевом выключателе с прямым размыканием можно использовать разные контакты, если они электрически изолированы, в противном случае можно использовать только один контакт. Каждый концевой выключатель с прямым размыканием должен иметь нестираемое обозначение на внешней стороне корпуса и соответствующий знак сбоку.
