Giovenzana микропереключатели

Продукция > Серия MFI
Микропереключатели Giovenzana серии MFI

Стандартные микропереключатели марки Giovenzana с самоочищающимися контактами и управляющим элементом - это высокоточные выключатели щелчкового типа.
Основные отличительные характеристики:
• Быстрое и надежное переключение в большинстве своем не зависит от скорости привода;
• Высокие номинальные электрические значения при не- больших размерах;
• Высокая точность повторения точек коммутации и усилий;
• Низкая движущая сила;
• НЗ прямое размыкание
• Долгий срок службы;
• Оборудованы самоочищающимися переключающими контактами из серебряного сплава;
• Может комплектоваться движком или различными типами приводных рычагов.
• Простота использования с ручками управления, кондиционерами, кухонными комбайнами, соковыжималками, миксерами, стиральными и сушильными машинами, кофе-машинами, платформами для людей с ограниченными возможностями.

Существует 6 серий микропереключателей:

Giovenzana серия MFI
Серия MFI

Стандартные микропереключатели с самоочищающимися контактами укомплектованы приводным рычагом в одном из 7 вариантов.
• Клемма Faston 6,3 x 0,8
Giovenzana серия MFI
Giovenzana серия MFI
Серия MFI.S
Стандартные микропереключатели с самоочищающимися контактами укомплектованы приводным рычагом в одном из 7 вариантов.
• Клемма под пайку
Giovenzana серия MFI
Giovenzana серия MFI
Серия MFI.ST
Стандартные микропереключатели с самоочищающимися контактами укомплектованы приводным рычагом в одном из 7 вариантов.
• Клемма с винтовым креплением
Giovenzana серия MFI
Giovenzana серия MFI
Серия MFI.STP
Стандартные микропереключатели с самоочищающимися контактами укомплектованы приводным рычагом в одном из 7 вариантов.
• Клемма с винтовым креплением и защитной пластиной
Giovenzana серия MFI
Giovenzana серия MFI
MFI.T
Микропереключатели с приводом-башенкой и резьбовым фланцем.
Giovenzana серия MFI
Доступна также серия MFI.Ex.
Микропереключатели, предназначенные для использования в условиях опасной и потенциально взрывоопасной среды.
Знаки качества
Стандарты и сертификации
Giovenzana серия MFI
Соответствие стандартам
IEC/EN61058, UL1054
Сертификации
cRUus, CE для всех применяемых директив

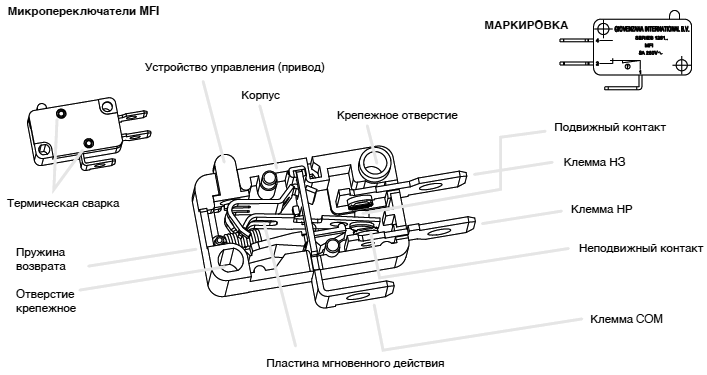

Конструкция
Giovenzana серия MFI
Микропереключатели приводит в действие пружинный (или щелчковый) механизм. При нажатии на привод начинается коммутация с заданным усилием и ходом. Сама по себе скорость переключения по большей степени не зависит от скорости привода.
Приводные рычаги
В рамках решения конкретных задач можно подключить рычаг привода к щелчковому выключателю. Таким образом ходы и усилия, задействованные в переключении, будут использоваться попеременно в зависимости от длины рычагов. Подсоединив тот или иной рычаг, можно увеличить и (или) уменьшить усилие привода.
Устройство управления (привод)
Применение усилия к рычагу щелчкового выключателя высвобождает щелчковый механизм, который запускает операцию переключения.
Giovenzana серия MFI
Прямое размыкание
Дополнительный внутренний механизм, состоящий из не упругих деталей, усилия размыкания НЗ контактов при их случайном залипании (перегрузка, короткое замыкание и т.д.) или при неисправности щелчкового механизма. Имеющие данную функцию модели оптимальны для использования в целях защиты согласно ISO13849-1 или EN60204-1. Чтобы механизм прямого размыкания работал, устройство управления необходимо опустить до положение прямого размыкания.
Технология работы выключателя мгновенного действия
Giovenzana серия MFI

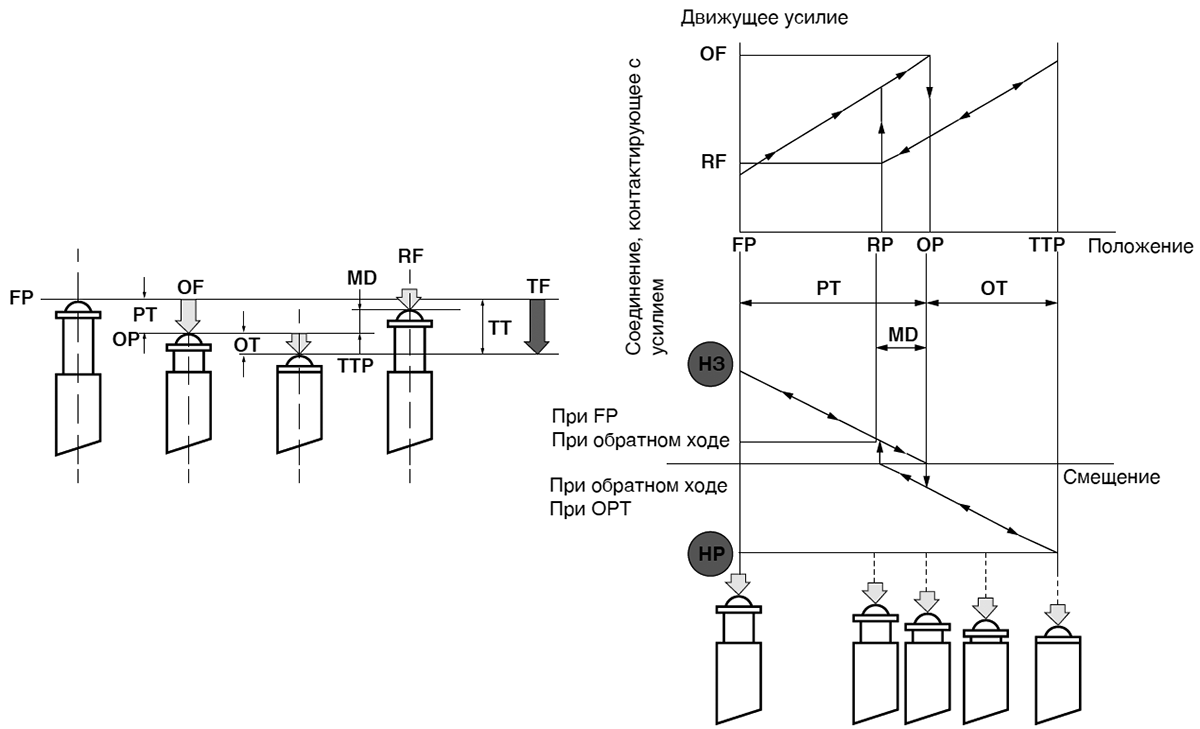

Характеристики работы
OF - движущее усилие
Усилие в отношении привода, которое необходимо применять, чтобы задействовать контакты выключателя.
RF - расцепляющее усилие
Значение, до которого необходимо уменьшить силовое воздействие на привод, чтобы контакты вернулись в нор- мальное положение.
TF - общее усилие
Усилие в отношении привода, которое необходимо применить для преодоления расстояния от свободного положения до конца хода.
FP - свободное положение
Изначальное положение привода, когда внешняя сила не применяется.
OP - положение замыкания
Положение привода, в котором контакты переходят в положение замыкания.

RF - положение расцепления
Положение привода, в котором контакты переходят из положения замыкания в нормальное положение.
TTP - положение общего хода
Положение привода по достижении конца хода.
PT -подход для замыкания контактов
Расстояние или угол, через который привод перемещается из свободного положения в положение срабатывания.
OT - заходи за точку замыкания контактов
Расстояние или угол смещения привода за положение срабатывания.
MD - дифференциальное смещение
Расстояние или угол между положением замыкания и положением расцепления.
TT - общий ход
Общая сумма подхода и захода, выраженная в расстоянии или угле.

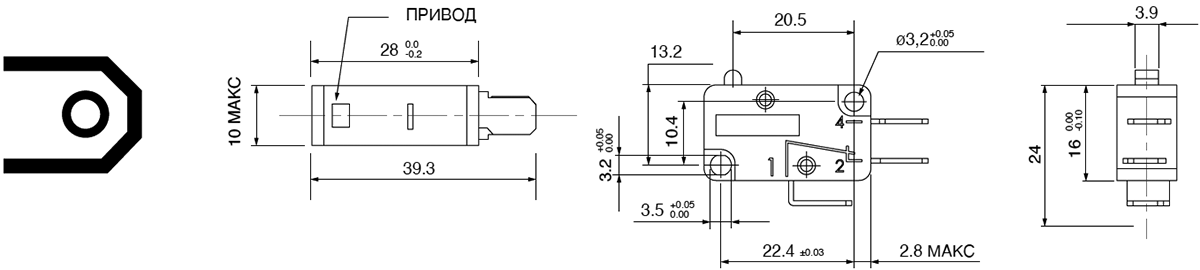

Серия MFI
Микропереключатели с клеммами Faston 6,3 x 0,8
Giovenzana серия MFI
Общие характеристики
Температура среды
мин. -25°C (-18°F) / макс. 85°C (+185°F)
Механическая износостойкость
1x106 циклов в мин
Электрическая износостойкость
5x105 циклов в мин
Тип клемм
6,3 x 0,8 клеммы Faston
Электрические параметры
Номинальный тепловой ток (Ith)
8A
Номинальное напряжение изоляции (Ui)
250В
Ном. импульсное выдерж. напряжение (Uimp)
1500В
Номинальный рабочий ток (Ie)
8A - 250В резистивная нагрузка, 3A - 250В индуктивная нагрузка
Класс загрязнения
2
Степень защиты от удара током
Класс II

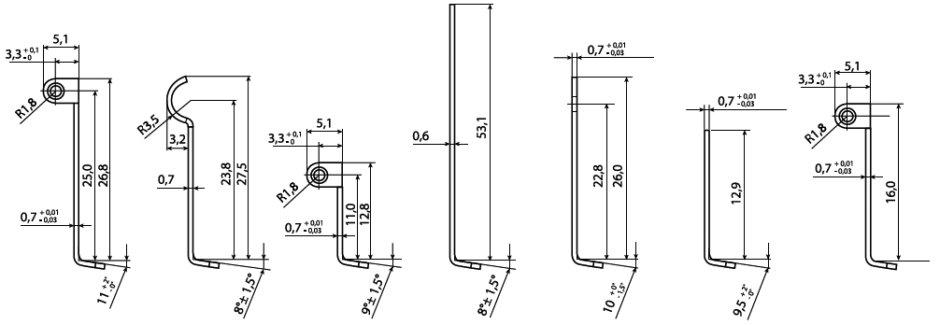

Типы приводных рычагов
Giovenzana серия MFI
Giovenzana серия MFI
привод
рычаг-ролик длинный
рычаг выпуклыйрычаг-роликрычаг длинныйрычагрычаг короткий
рычаг-ролик
L=16 мм
MFI
MFI.1
MFI.2
MFI.3
MFI.4
MFI.5
MFI.6
MFI.7
Движущее усилие - OF        макс Н
5,1
3,2
3,2
5,1
1,3
3,2
5,1
4,5
Расцепляющее усилие - RF  мин. Н
1,9
1,0
1,0
1,9
0,15
1,2
1,9
1,9
Макс. подход - PT            макс. мм
1,4
3,3
3,3
1,4
7,6
3,3
1,6
1,8
Мин. заход - OT                мин. мм
0,8
0,8
0,8
0,6
2,2
0,8
0,6
0,8
Положение замыкания - OP       мм
14,4 ± 0,5
20,3 ± 1,2
18,4 ± 1,2
20,3 ± 0,8
15,1 ± 2,6
15,1 ± 1,2
15,1 ± 0,6
21,1 ± 0,6
