Микропереключатели с винтовыми клеммами + защитная пластина серии MFI.STP

Продукция > Серия MFI > Серия MFI.STP: микропереключатели с винтовыми клеммами + защитная пластина

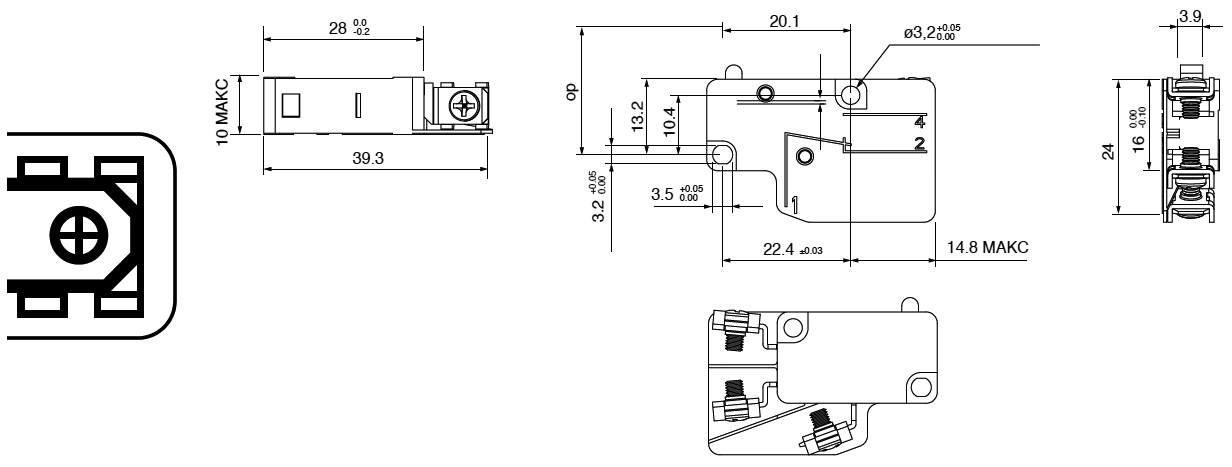

Микропереключатели Giovenzana с винтовыми клеммами + защитная пластина серия MFI.STP
Giovenzana серия MFI.STP
Общие характеристики
Температура среды
мин. -25°C (-18°F) / макс. 85°C (+185°F)
Механическая износостойкость
1x106 циклов в мин
Электрическая износостойкость
5x105 циклов в мин
Тип клемм
Клеммы с винтовым креплением
Электрические параметры
Номинальный тепловой ток (Ith)
8A
Номинальное напряжение изоляции (Ui)
250В
Ном. импульсное выдерж. напряжение (Uimp)
1500В
Номинальный рабочий ток (Ie)
8A - 250В резистивная нагрузка, 3A - 250В индуктивная нагрузка
Класс загрязнения
2
Степень защиты от удара током
Класс II

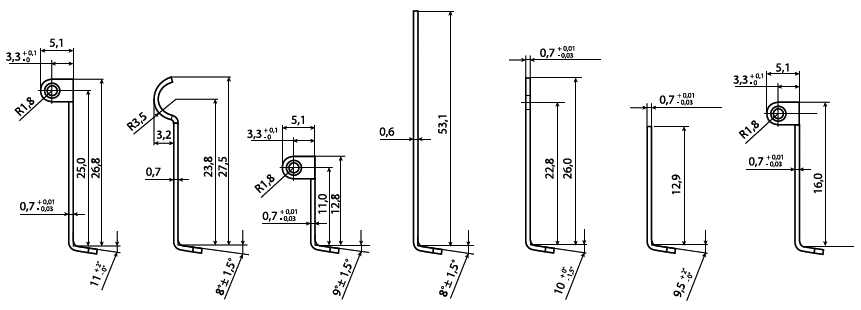

Приводные рычаги
Giovenzana серия MFI.STP
Giovenzana серия MFI.STP

приводрычаг-ролик длинныйрычаг выпуклыйрычаг-роликрычаг длинныйрычагрычаг короткий
рычаг-ролик
L=16 мм
MFI.STP
MFI.1STP
MFI.2STP
MFI.3STP
MFI.4STP
MFI.5STP
MFI.6STP
MFI.7STP
Движущее усилие - OF     макс. Н
5,1
3,2
3,2
5,1
1,3
3,2
5,1
4,5
Расцепляющее усилие-RF  мин. Н
1,9
1,0
1,0
1,9
0,15
1,2
1,9
1,9
Макс. подход - PT          макс. мм
1,4
3,3
3,3
1,4
7,6
3,3
1,6
1,8
Мин. заход - OT              мин. мм
0,8
0,8
0,8
0,6
2,2
0,8
0,6
0,8
Положение замыкания - OP     мм
14,4 ± 0,5
20,3 ± 1,2
18,4 ± 1,2
20,3 ± 0,8
15,1 ± 2,6
15,1 ± 1,2
15,1 ± 0,6
21,1 ± 0,6

MFI.1STP
Рычаг-ролик длинный

Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.1ST
3,2 Н
1,0 Н
3,3 мм
0,8 мм
20,3 ± 1,2 мм
Giovenzana серия MFI.S

MFI.2STP
Рычаг выпуклый
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.2ST
3,2 Н
1,0 Н
3,3 мм
0,8 мм
18.4 ± 1,2 мм
Giovenzana серия MFI.ST

MFI.3STP
Рычаг - ролик
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.3ST
5,1 Н
1,9 Н
1,4 мм
0,6 мм
20,3 ± 0,8 мм
Giovenzana серия MFI.ST

MFI.4STP
Длинный рычаг
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.4ST
1,3 Н
0,15 Н
7,6 мм
2,2 мм
15,1 ± 2,6 мм
Giovenzana серия MFI.ST

MFI.5STP
Рычаг
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.5ST
3,2 Н
1,2 Н
3,3 мм
0,8 мм
15.1 ± 1,2 мм
Giovenzana серия MFI.ST

MFI.6STP
Короткий рычаг
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.6ST
5,1 Н
1,9 Н
1,6 мм
0,6 мм
15.1 ± 0,6 мм
Giovenzana серия MFI.ST

MFI.7STP
Рычаг - ролик L=16 мм
Giovenzana серия MFI.ST
Giovenzana серия MFI.ST
тип
OF макс.
RF мин.
PT макс.
OT мин.
OP ± 1 мм
MFI.7ST
4,5 Н
1,9 Н
1,8 мм
0,8 мм
21,1 ± 0,6 мм
Giovenzana серия MFI.ST
