Giovenzana серия STNK

Продукция > Серия STNK

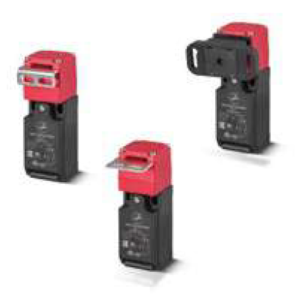

Giovenzana серия STNK
концевые выключатели с ключом

Giovenzana серия STNK
Концевые выключатели безопасности серии STNK для взаимной блокировки срабатывают при повороте ключа и разработаны для установки на фронтальной части раздвижного, петельного или подъемного защитного ограждения. Пазы с двойным входом и поворотная головка делают серию STNK универсальной, предлагающей восемь вариантов входа привода. Для работы выключателя необходимо вставить ключ специальной формы из нержавеющей стали , который монтируется стационарно на дверь защитного ограждения. Изделия серии STNK с одним защитным НЗ контактом или двумя НЗ контактами имеют класс защиты IP67 и различные кабельные вводы. Поставляется заглушка, которая применяется, если ключ не используется.
Технические характеристики - корпус
Корпус из ударопрочного самозатухающего технополимера с двойной изоляцией, армированного стекловолокном

Резьбовый кабельный ввод - серия STNK
Стандартный: M16
Степень защиты
IP67 согласно EN60529 с кабельным вводом равной или более высокой степени защиты
Общие технические характеристики
Прямое размыкание
НЗ контакт с положительным размыканием
Категория использования
AC15 A600
Сопротивление изоляции
100MΩ мин (прямой ток 500В)
Сопротивление контактов
25mΩ макс. (начальное)
Ход привода при прямом размыкании
Различные
Макс. частота коммутации
2 циклов в сек
Материал корпуса
Полибутилентерефталат со стекловолокном, отвечающий требованиям UL
Материал ролика
Нержавеющая сталь
Температура среды - рабочая
мин. -25°C (-18°F) / макс. 80°C (+176°F)
Механическая износостойкость
1x106 циклов в мин
Электрическая износостойкость
150 000 циклов в мин
Сопротивление вибрации
IEC 68-2-6, 10-55Гц ± 1Гц, Амплитуда: 0,35мм, 1 октава/мин
Кабельный ввод
Различные
Крепление
2xM4
Электротехнические данные
Номинальный тепловой ток (Ith)
10A
Номинальное напряжение изоляции (Ui)
600В переменный ток
Ном. импульсное выдерж. напряжение (Uimp)
2500В переменный ток
Класс загрязнения
3
Степень защиты от удара током
Класс II (двойная изоляция)
Стандарты и сертификации
Соответствие стандартам
EN60947-5-1, UL508, EN50047, EN1088
Сертификации
cULus, EAC и CCC для всех применяемых директив
Знаки качества
Giovenzana серия STNK
Прочие характеристики

• Контактный блок: Медленное действие 1 НЗ/1 НР; 2 НЗ - Мгновенное дей-
ствие 1 НЗ/1 НР.
Механизм прямого размыкания.
• Структура с двойной изоляцией.
• Восемь вариантов точек входа привода, которые легко установить.
• Изогнутый, прямой или гибкий ключ.
• Прочные ключи из нержавеющей стали.
• Степень защиты IP67.
Соответствие стандартам

| EN81.20 | EN81.50 | ГОСТ 33984.1-2016 |
Защитные контакты согласно EN60947-5-1.
Степень защиты выше IP4x.
Механическая прочность выше 106 циклов.
Установка для защитных целей
Используйте переключатели исключительно со знаком .
Всегда подключайте защитный контур к НЗ контакту (нормально замкнутый: 11-12 / 21-22 / 31-32) согласно стандарту EN ISO 14119 пункту 5.4 и указаниям стандарта EN81.20 пункта 5.11.2.2.1.

Сертифицированные UL характеристики


Категории использования:
Серия STNK
Q300
A600
1 НЗ/1 НР медленное действие
2 НЗ медленное действие
B600
1 НЗ/1 НР мгновенное действие

A300
2 НЗ/1 НР медленное действие (3 полюса)
3 НЗ медленное действие (3 полюса)
Характеристики корпуса тип 1.
Для контактных блоков используйте жесткие или гибкие медные проводники (Cu)
60 или 75°C с сечением 14 - 18 AWG. Момент затяжки клемм 7,1 lb in (0,8 Нм).
Соответствие стандарту: UL508, CSA 22.2 №14 - 10.
Для получения списка сертифицированных изделий вы можете обратиться
в технический отдел нашей компании.
Giovenzana серия STNK
Степень защиты

Двойная изоляция
IP67
Конструкция устройств рассчитана на более жесткие условия эксплуатации, устройства успешно прошли испытания погружением для степени защиты IP67 согласно стандарту EN60529.
Giovenzana серия STNK
Согласно стандарту IEC536 материалы класса II имеют двойную изоляцию. Изолирующая способность возрастает в два раза, устраняя риск поражения электрическим током, за счет добавления разделительной прокладки, тем самым исключая необходимость использования иной защиты. Не проводящие ток части комплектующих с двойной изоляцией необходимо соединить с защитным проводником.
Прямое размыкание

Концевой выключатель с одним и более размыкающих контактов обладает характеристиками принудительного (прямого) размыкания, когда привод выключателя обеспечивает полное размыкание контактов. Для отделяющей контакты части хода должно существовать положительное воздействие, исключая присутствие упругих элементов (пружин и т.д.) между движущимися контактами и точкой приложения усилия привода. Понятие принудительного размыкания не применяется к НР контактам. Концевые выключатели с принудительным размыканием могут иметь контактные элементы независимого или зависимого действия. На одном концевом выключателе с прямым размыканием можно использовать разные контакты, если они электрически изолированы, в противном случае можно использовать только один контакт. Каждый концевой выключатель с прямым размыканием должен иметь нестираемое обозначение на внешней стороне корпуса и соответствующий знак сбоку.
Giovenzana серия FTNG функции контактного блока
Типа контакта
X11
W02
Z11
W12
W03
Функция
контакта
1НЗ/1НР медл. дейст.
2НЗ медл. дейст.
1НЗ/1НР мгнов.
дейст.
2НЗ/1НР медл. дейст.
3НЗ медл. дейст.
Схема
электрическая


Схема
подключения
пинов
Без коннектора
По запросу с коннектором М12

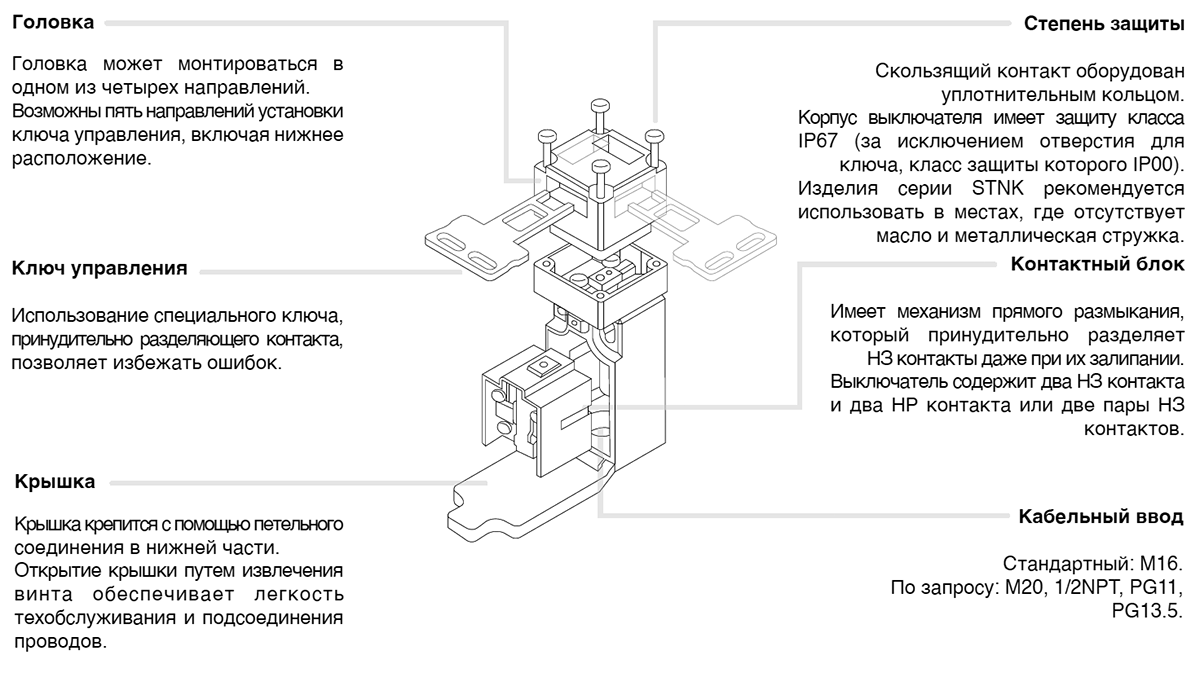

Конструкция
Giovenzana серия STNK

Функции контактного блока
Структура кода
FTNG
01
X11
-
Серия
Приводы
Контактный блок
Кабельный ввод

01 - изогнутый ключ
X11 - 1НЗ/1НР медленного действия
W02 - 2НР медленного действия

Z11 - 1НЗ/1НР мгнов.
дейст.
W12 - 2НЗ/1НР медл.
дейст.
W03 - 3НЗ медл.
дейст.
Стандартный:
НЕ УКАЗАНО - M16

По запросу:
M-M20
N - 1/2NPT
G1 - PG11
G3 - PG13.5
G3 - PG13.5
C - Коннектор

02 - прямой ключ

03 - гибкий ключ

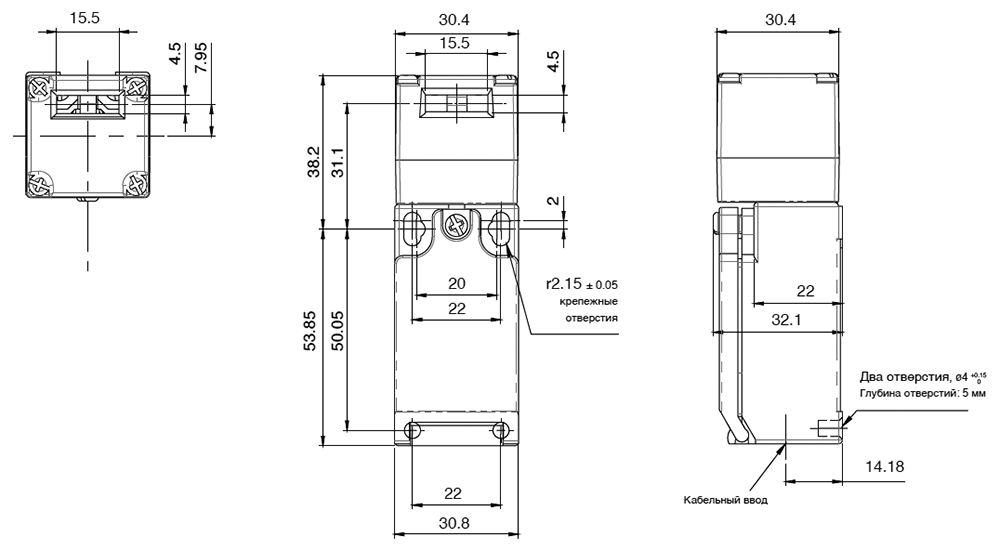

Размеры
Giovenzana серия STNK
Рабочие ключи

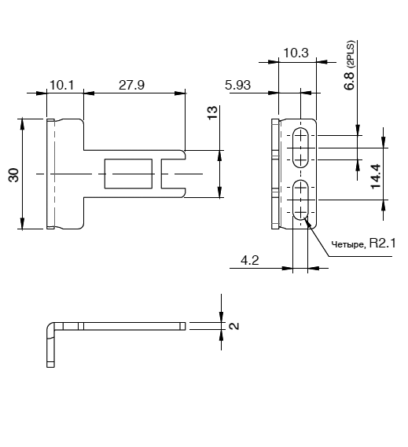

01: изогнутый ключ

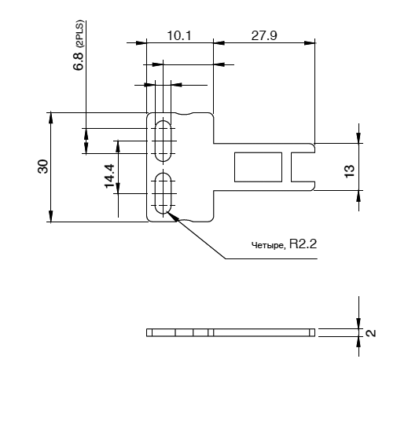

02: прямой ключ

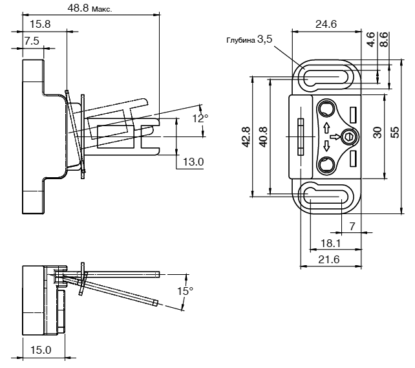

03: гибкий ключ
Giovenzana серия STNK
Giovenzana серия STNK
Giovenzana серия STNK
